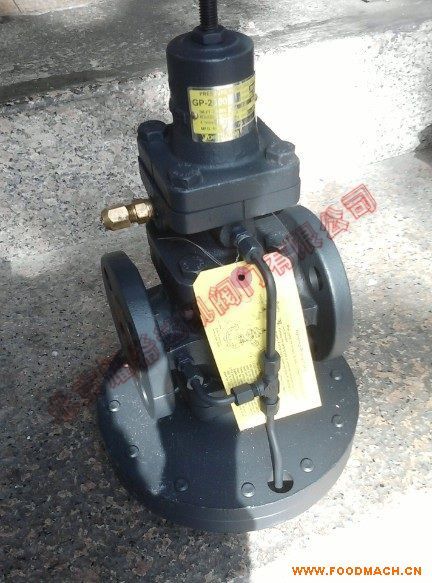

| GP-2000 |
 |
精度高，容量大
* 膜片式引導作動型
* 容量和性能都非常優異
* *控制
* 閥門泄漏量符合 ANSI 4 級
* *大減壓比(20:1) |
 |
| 類型 |
膜片式引導作動型 |
| 仕様 |
適用流體 |
蒸汽 |
| 一次壓力 |
0.1 - 2.0MPa |
| 二次壓力 |
0.02 - 1.4MPa(*) |
| 連接方式 |
JIS Rc 螺絲型，JIS 20K RF 法蘭盤型，JIS 10K FF 法蘭盤型 |
| 二次壓力可調 |
85% or less of the inlet pressure(gauge pressure) |
| *低差壓 |
0.05MPa |
| *大減壓比 |
20:1 |
| *高溫度 |
220 degree(C) |
| 材料 |
閥體 |
球墨鑄鐵 |
| 主閥、閥座 |
不銹鋼 |
| 導閥、導閥閥座 |
不銹鋼 |
| 膜片 |
不銹鋼 | |
|
(*1)二次側圧力區分
Ａ：0.02～0.15MPa
Ｂ：0.1～1.4MPa
0.01～0.02MPaも製作いたします。
�。�12*～200Aは除く) 型式:GP-2000L
�。ǖ�、一次側圧力0.06～0.5MPa）
◆二次側圧力の検出方法：標準は外部検出方法です。內部検出方法の場合はお問い合わせください。
◆外部パイロット式は別途価格になります。 |
標準品(ねじ込み）
| 呼び徑 |
L(mm) |
H(mm) |
質量 |
価格（円） |
Cv値 |
| 1*(1/2) |
150 |
398 |
14 |
132,000 |
5 |
| 20A(3/4) |
150 |
398 |
14 |
134,000 |
7.2 |
| 2*(1) |
160 |
404 |
18.5 |
154,000 |
10.9 |
| 32A(1 1/4) |
180 |
434 |
21.5 |
174,000 |
14.3 |
| 40A(1 1/2) |
180 |
434 |
21.5 |
176,000 |
18.8 |
| 50A(2) |
230 |
498 |
33 |
219,000 |
32 | |
※価格は予告なく変更することがあります。
標準品(フランジ） 寸法および質量はフランジ規格20Ｋの場合です。
| 呼び徑 |
L(mm) |
H(mm) |
質量 |
価格（円） |
Cv値 |
| 1*(1/2) |
146 |
398 |
15.5 |
156,000 |
5 |
| 20A(3/4) |
146 |
398 |
16 |
157,000 |
7.2 |
| 2*(1) |
156 |
404 |
21 |
177,000 |
10.9 |
| 32A(1 1/4) |
176 |
434 |
24 |
202,000 |
14.3 |
| 40A(1 1/2) |
196 |
434 |
24.5 |
207,000 |
18.8 |
| 50A(2) |
222 |
498 |
36 |
259,000 |
32 |
| 6*(2 1/2) |
282 |
552 |
64.5 |
432,000 |
54 |
| 80A(3) |
302 |
575 |
71.5 |
463,000 |
70 |
| 100A(4) |
342 |
658 |
111 |
641,000 |
108 |
| 12*(5) |
400 |
658 |
115 |
738,000 |
112 |
| 150A(6) |
465 |
814 |
234.3 |
1,120,000 |
225 |
| 200A(8) |
469 |
814 |
242 |
1,340,000 |
234 | |
※価格は予告なく変更することがあります。
【流量について】
＊呼び徑選定に際し、配管狀態、元圧及び背圧の
変動狀態、その他種々條件を考慮し、１０～２０％の安全率(余裕）をおとり下さい。
